Hệ KNX chạy ổn định hay không phụ thuộc nhiều vào dây bus. Bài này giúp anh/chị biết cần kiểm những thông số nào khi chọn dây cáp KNX và lưu ý gì khi kéo dây.
Trong nhà thông minh và toà nhà dùng KNX, công tắc, cảm biến, bộ điều khiển rèm, đèn, điều hoà đều nói chuyện với nhau qua dây bus. Thiết bị có tốt đến đâu, nếu dây cáp KNX không đạt chuẩn, bị nhiễu hoặc bị gập hỏng lúc kéo thì lỗi sẽ xuất hiện rải rác và rất khó dò. Vì vậy chọn dây cáp KNX nên làm kỹ ngay từ bản vẽ, không để đến lúc thi công mới mua dây có sẵn.
Dây cáp KNX khác dây tín hiệu thông thường ở đâu
Dây KNX là dây bus của cả hệ thống nên cần đúng chuẩn để mọi thiết bị KNX nhận nhau. Ba điểm phân biệt rõ nhất là chứng nhận, lõi dẫn và lớp chống nhiễu.

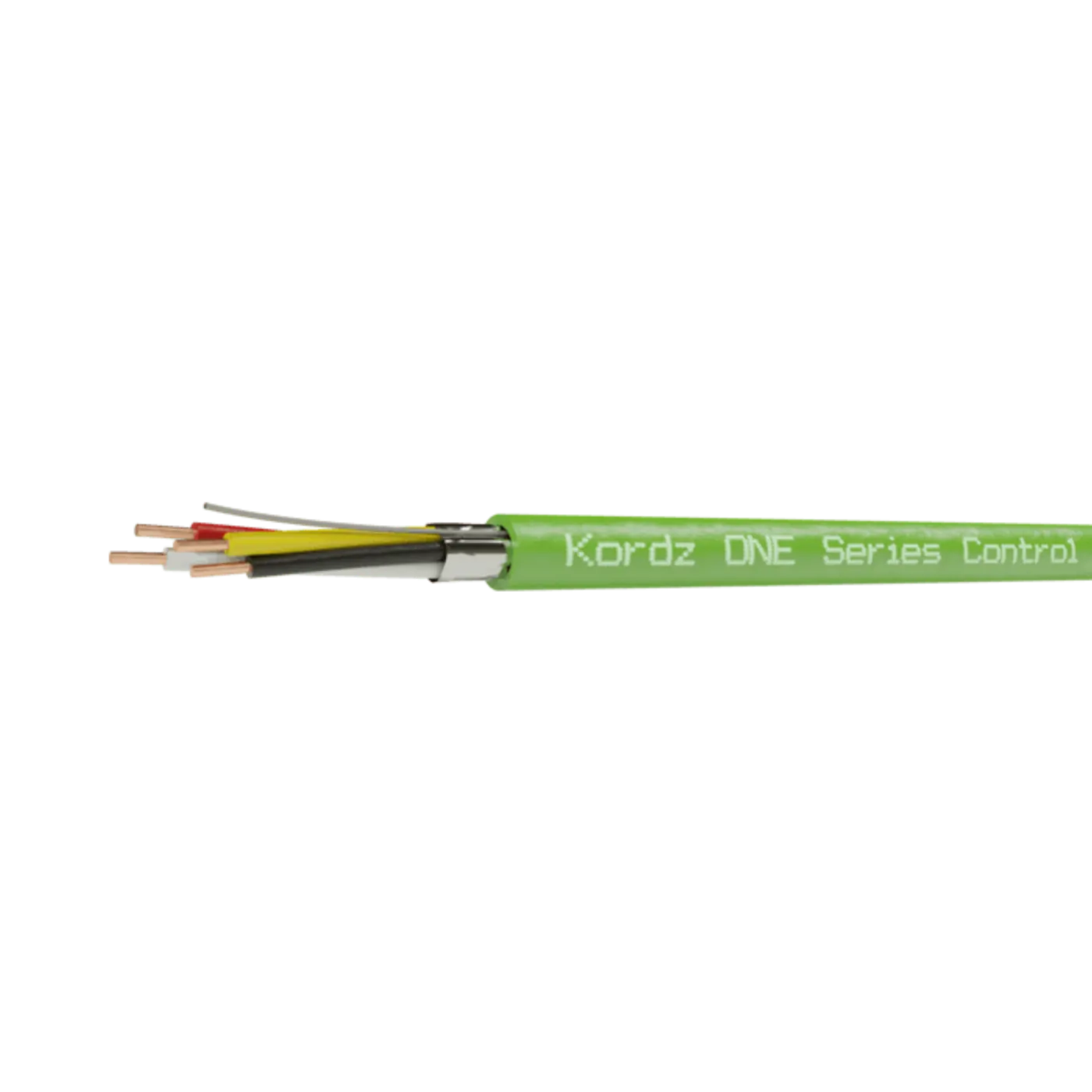

- Chứng nhận KNX có mã số cụ thể: ví dụ Dây điều khiển KNX ONE của Kordz mang mã chứng nhận 579/17212/20, tra được và ghi được vào hồ sơ kỹ thuật.
- Lõi đồng đặc: Dây điều khiển KNX ONE dùng lõi đồng đặc không oxy (OFC) 20AWG ủ mềm, điện trở danh định 36,7Ω/km.
- Chống nhiễu: lớp Al-Mylar phủ 125% giữ tín hiệu ổn định khi dây đi chung máng với dây điện.
Những thông số cần kiểm khi chọn dây cáp KNX
- Mã chứng nhận KNX in trên tài liệu hãng — không có mã thì không nên dùng làm dây bus.
- Tiết diện và vật liệu lõi: lõi đồng đặc, ghi rõ AWG và điện trở trên mỗi km.
- Lớp chống nhiễu: loại và độ phủ của lớp chắn.
- Vật liệu vỏ: Dây điều khiển KNX ONE có hai bản vỏ LSZH và PVC. Công trình yêu cầu vật liệu ít khói, không halogen thì chọn bản LSZH.
- Bán kính uốn cho phép: với Dây điều khiển KNX ONE là từ 21,6mm khi đã cố định và từ 43,2mm khi đang kéo dây.
- Quy cách đóng gói: cuộn 305m, có in số mét để tính vật tư.
Lưu ý khi thi công dây KNX
Phần lớn lỗi dây xảy ra lúc kéo: dây bị xoắn, bị gập quá bán kính uốn hoặc bị kéo căng qua góc ống. Dây điều khiển KNX ONE đóng trong hộp xả dây Rapid-EZ-Reel nên ra dây đều, không xoắn hay quăn và không cần trục xoay riêng. Vỏ ngoài trơn giúp kéo qua ống dễ hơn, và thân dây in số mét nên đội thi công đo, cắt và quản lý vật tư ngay tại công trình.
- Giữ bán kính uốn từ 43,2mm khi đang kéo; sau khi cố định không gập dưới 21,6mm.
- Kéo dây ra trực tiếp từ hộp xả, không quấn lại thành cuộn tay.
- Ghi số mét đầu và cuối mỗi đoạn để đối chiếu với bảng vật tư.
Khi hệ thống không dùng KNX: cáp nguồn + RS-485
Nhiều hệ điều khiển rèm, chiếu sáng hoặc điều hoà (HVAC) không dùng KNX mà dùng truyền thông RS-485 kèm nguồn điện áp thấp. Với các hệ này, Cáp điều khiển ONE 18AWG x 2C + 22AWG x 1P gom cả hai trong một sợi: 2 lõi bện 18AWG cấp nguồn điện áp cực thấp an toàn (SELV) và 1 đôi xoắn chống nhiễu 22AWG cho dữ liệu RS-485. Vỏ PVC chống cháy lan IEC60332-1, phân loại CPR Eca; thân cáp in số mét, có dây xé để tuốt vỏ nhanh, cuộn 305m.
Cách chọn dây cáp KNX theo 4 bước
- Bước 1 – Xác định giao thức: hệ dùng KNX thì chọn dây đạt chứng nhận KNX; hệ dùng RS-485 kèm nguồn thì chọn cáp điều khiển nguồn + RS-485.
- Bước 2 – Kiểm chứng nhận và thông số lõi: mã chứng nhận KNX, lõi đồng đặc, tiết diện và điện trở.
- Bước 3 – Chọn vỏ theo yêu cầu công trình: LSZH cho nơi cần ít khói, không halogen; PVC cho nơi không bắt buộc.
- Bước 4 – Tính vật tư theo cuộn 305m và đường đi dây, cộng phần dự phòng cho đầu nối và tủ điều khiển.
Anh/chị gửi Liza Trading mặt bằng, danh sách thiết bị điều khiển và giao thức đang dùng. Liza Trading tư vấn đúng loại dây cáp KNX hoặc cáp điều khiển, tính số cuộn theo đường đi dây và gửi báo giá.
